Diseño de un Bafle Hi-End

Altavoces HI-END

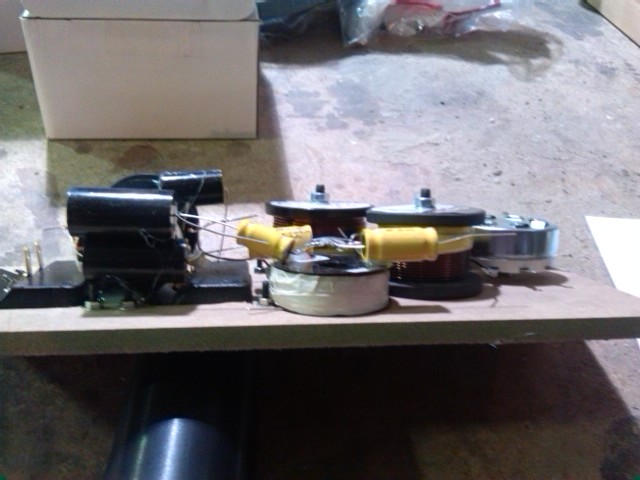

Filtro 3 vias 4º Orden componentes

Altavoces HI-END

Filtro 3 vias 4º Orden componentes

Altavoces HI-END

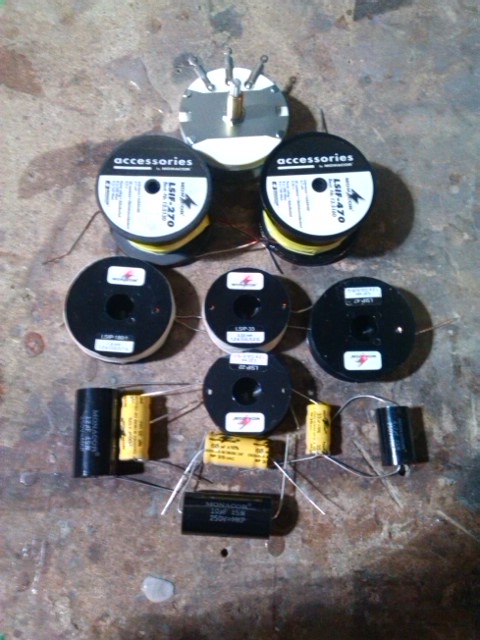

Componentes del filtro

Altavoces HI-END

Etiqueta identificativa trasera plastificada opcional

Altavoces HI-END

Tapa trasera para alojar filtro y conectores

Altavoces HI-END

conectores de entrada (pequeño) y salida de graves para instalar un sub grave adicional o desconectar el grave interior

Altavoces HI-END

Tobo reflex de salida para ajustar la frecuencia de resonancia del recinto de graves

Altavoces HI-END

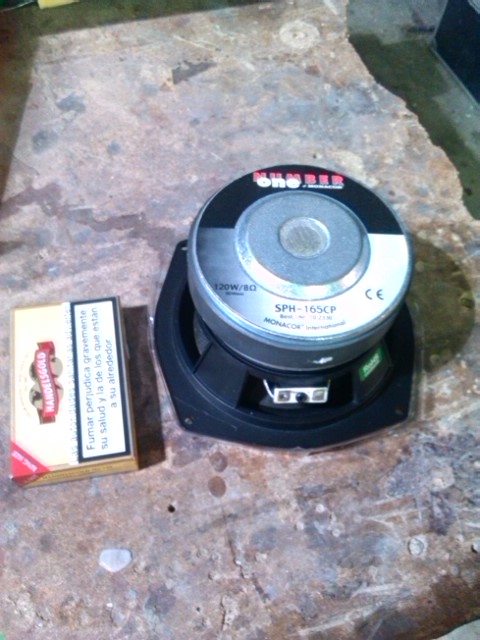

Altavoz de graves de kevlar

Altavoces HI-END

Altavoz de graves de kevlar 6"

Altavoces HI-END

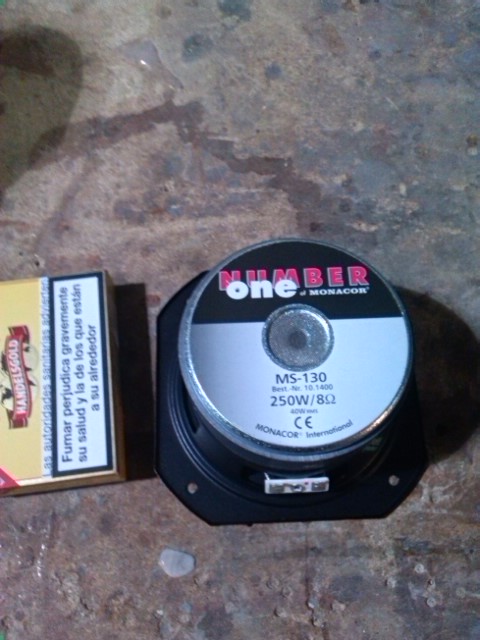

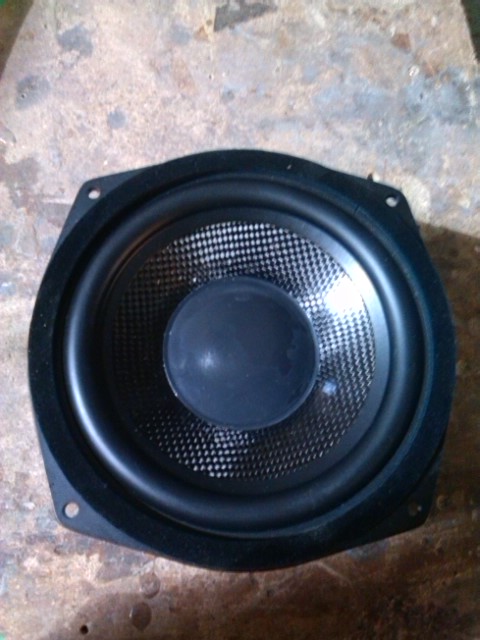

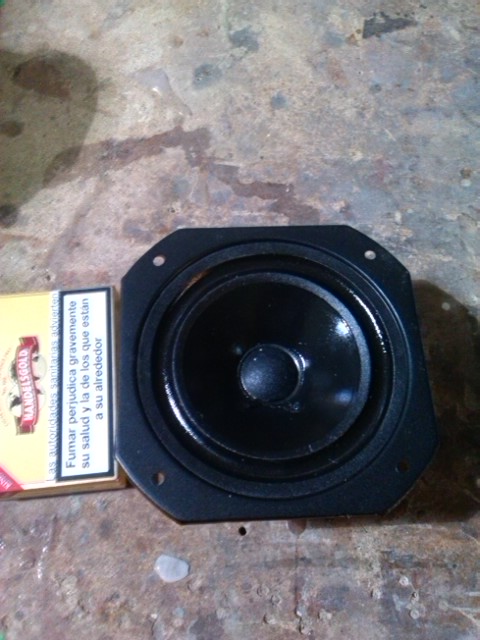

Altavoz de medios de cono reforzado

Altavoces HI-END

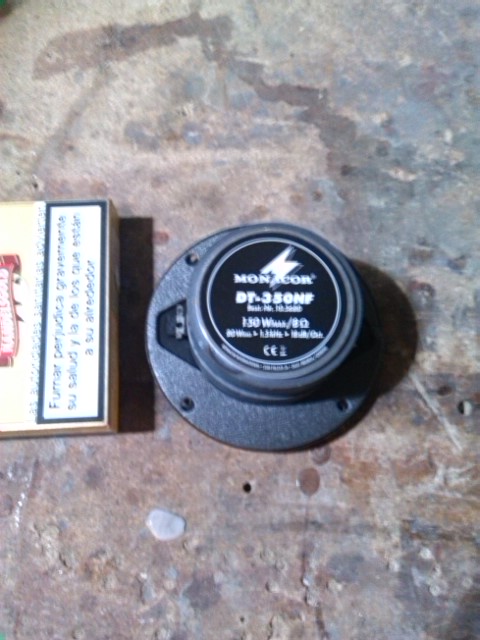

Altavoz de medios de cono reforzado 5"

Altavoces HI-END

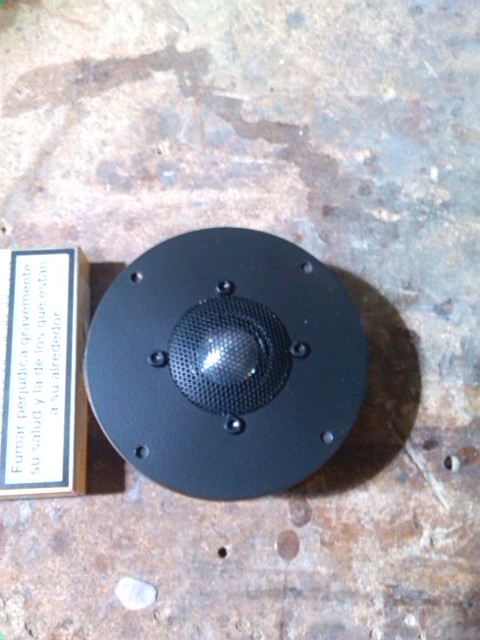

Altavoz de agudos

Altavoces HI-END

altavoz de agudos cupula de titanio 1'5"

Altavoces HI-END

Madera de cerezo viega para la construcción de la caja

Altavoces HI-END

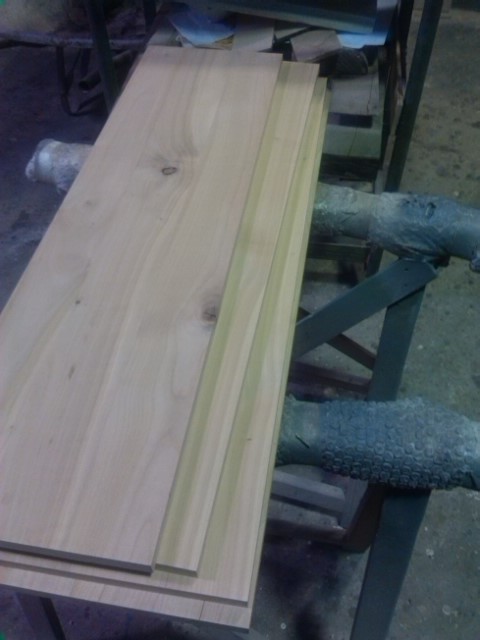

Elección de las Tablas sin nudos grades y sin grietas

Altavoces HI-END

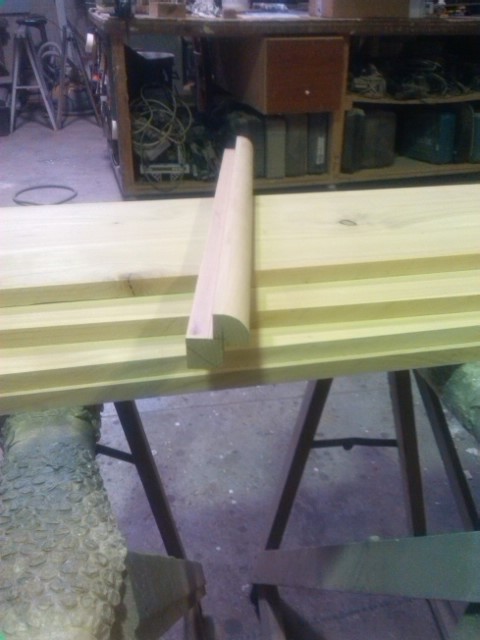

Fabricación de las cantoneras de montaje (listón de 50x50) corte lonjitudinal de 19x19 en dos de sus esquinas y fresado de uno de sus cantos

Altavoces HI-END

Montaje de los paneles laterales, superior e infarior

Altavoces HI-END

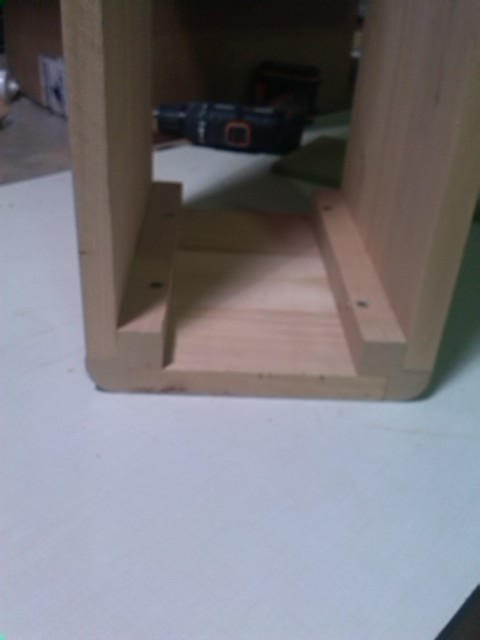

Detalle del montaje, encolado y atornillado

Altavoces HI-END

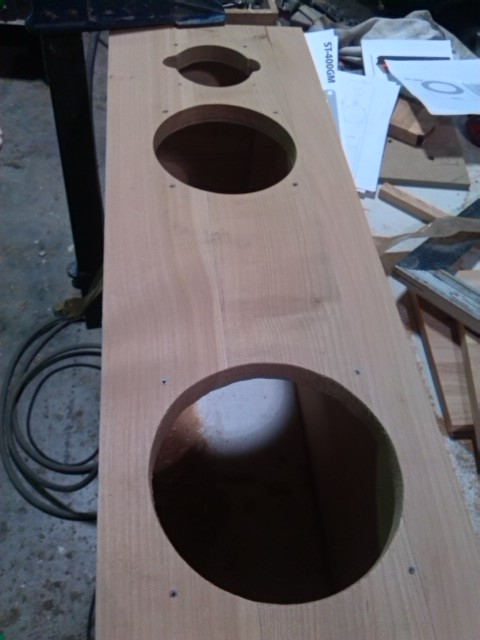

Agujeros del panel frontal

Altavoces HI-END

Encolado y lijado de los paneles frontal y posterior, la caja esta dividida en su interior para conseguir un volumen de 20 litros para la resonancia del grave

Altavoces HI-END

Barnizado y secado ( varias capas) colocación y conexión de latavoces, filtro y conectores traseros

Altavoces HI-END

Detalle trasero de los conectores y el potenciometro de atenuacion de medios

Altavoces HI-END

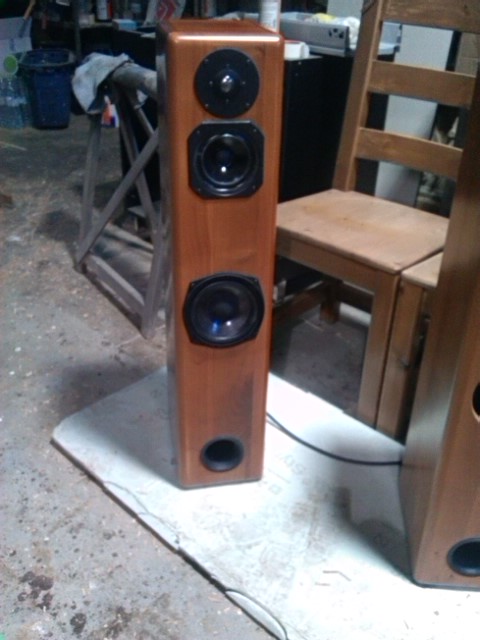

Bafles terminados

Altavoces HI-END

Detalle de la rejilla frontal hecha con tela especial tranparente al sonido

ESTOS RECINTOS ACUSTICOS HAN SIDO DISEÑADOS PARA ALTAVOCES (NUMBER ONE) DE MONACOR.


SE NECESITAN HERRAMIENTAS ESPECIALES DE CARPINTERIA E INSTRUMENTAL ELECTRONICO PARA EL DISEÑO Y CALCULO DE ESTE TIPO DE CAJAS DE AHI SU ALTO PRECIO.


ESTE MODELO HA SIDO DISEÑADO Y FABRICADO POR www.coletsound.es
